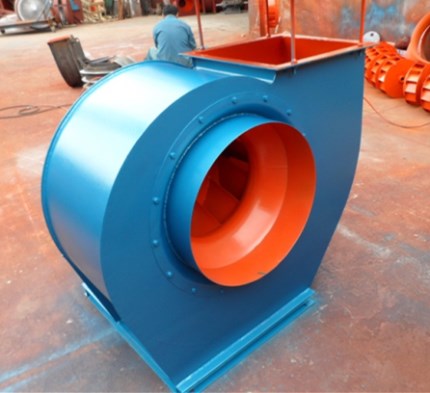

低壓離心風機4-68系列





一、工作原理

低壓離心風機4-68系列是根據動能轉換為勢能的原理，利用高速旋轉的葉輪將氣體加速，然后減速、改變流向，使動能轉換成勢能（壓力）。在單級離心風機中，氣體從軸向進入葉輪，氣體 流經葉輪時改變成徑向，然后進入擴壓器。在擴壓器中，氣體改變了流動方向并且管道斷面面積增大使氣流減速，這種減速作用將動能轉換成壓力能。壓力增高主要 發生在葉輪中，其次發生在擴壓過程。在多級離心風機中，用回流器使氣流進入下一葉輪，產生更高壓力。用途：可用于排除含液氣體；工業廠房排風；防爆排風；汽車工業噴涂車間排風；電子行業除塵；鋼鐵行業鼓風；火核發電；石化行業；

低壓離心風機4-68系列風機的工作原理與透平壓縮機基本相同，均是由于氣體流速較低，壓力變化不大，一般不需要考慮氣體比容的變化，即把氣體作為不可壓縮流體處理。




二、型式和結構

低壓離心風機4-68系列風機可制成右旋和左旋兩種型式。從電動機一側正視：葉輪順時針旋轉，稱為右旋轉風機；葉輪逆時針旋轉，稱為左旋轉風機。
構     造
低壓離心風機4-68系列風機由機殼、主軸、葉輪、軸承傳動機構及電機等組成。
機殼：由鋼板制成堅固可靠，可為分整體式和半開式，半開式便于檢修。
葉輪：由葉片、曲線型前盤和平板后盤組成。
轉子：應做過靜平衡和動平衡，保證轉動平穩，性能良好。

傳動部分：有主軸、軸承箱、滾動軸承及皮帶輪（或聯軸器）組成

三、規格

風量范圍：1100～240000 m3/h
風壓范圍：200～3900 Pa
驅動方式：皮帶（C/E），直聯(A/D)

機 號：2.8#～20#

四、安裝事項

1、離心風機整體機組的安裝，應直接放置在基礎上用成對斜墊鐵找平。
2、現場組裝的離心風機，底座上的切削加工面應妥善保護，不應有銹蝕或操作，底座放置在基礎上時，應用成對斜墊鐵找平。
3、軸承座與底座應緊密接合，縱向不水平度不應超過0.2/1000，用水平儀在主軸上測量，橫向不水平底不應超過0.3/1000，用水平儀在軸承座的水平中分面上測量。
4、軸瓦研刮前應先將轉子軸心線與機殼軸心線校正，同時調整葉輪與進氣口間的間隙和主軸與機殼后側板軸孔間的間隙，使其符合設備技術文件的規定。
5、主軸和軸瓦組裝時，應按設備技術文件的規定進行檢查。軸承蓋與軸瓦間應保持0.03～0.04毫米的過盈(測量軸瓦的外徑和軸承座的內徑)。
6、風機機殼組裝時，應以轉子軸心線為基準找正機殼的位置并將葉輪進氣口與機殼進氣口間的軸向和徑向間隙高速至設備技術文件規定的范圍內，同時檢查地腳螺 栓是否緊固。其間隙值如設備技術文件無規定時，一般軸向間隙應為葉輪外徑的1/100，，徑向間隙應均勻分布，其數值應為葉輪外徑的1.5/1000～3 /1000(外徑小者取大值)。調整時力求間隙值小一些，以提高風機效率。
7、風機找正時，風機軸與電動機軸的不同軸度：徑向定位移不應超過0.05毫米，傾斜不應超過0.2/1000。
8、滾動軸承裝配的離心風機，兩軸承架上軸承孔的不同軸度，可待轉子裝好后，以轉動靈活為準。


有關風機具體規格型號及價格等詳情，請咨詢客服
