一、風機的用途
6-30型高壓離心通風機用于氣力輸送粒狀或粉狀物料，一般適合于工廠內部的氣體輸送。輸送的氣體的種類可以使空氣和其他對人體無害或?qū)︿摪鍩o(wú)腐蝕性的氣體。是目前國內在高壓風機中較理想的風機
本風機具有如下優點：
⑴效率高，能耗低，效率可達到82%左右。
⑵運轉平穩，噪聲低。
⑶使用維修方便。
二、風機的方式
1、本類型風機為單吸入，機號有No5、6、7、8等4種機號。
2、本類型風機可制成右轉和左轉兩種形式，從電動機端正視，葉輪按順時針?lè)较蛐D(zhuǎn)稱右旋風機，以“右”表示；按逆時針?lè)较蛐D(zhuǎn)稱左旋風機，以“左”表示。
3、風機的出口位置，以機殼的出口角度表示，“左”、“右”均可制成0、45、90、135、180、225共六種角度。
4、本類型風機的傳動方式為A、C式兩種。
三、主要組成部分的結構特征

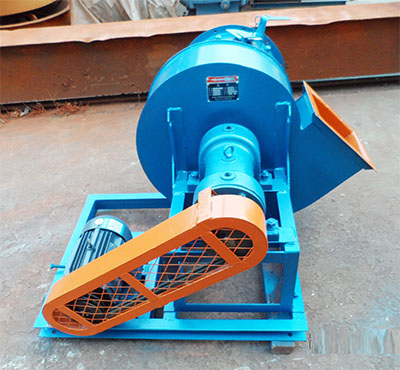

該類型C式風機中，主要由葉輪、機殼、進風口、傳動部分、支架等組成；A式風機中，風機和電動機直接連接。
1、葉輪：由12片后傾的板型葉片，曲線型錐形前盤和平板后盤組成；葉片和前盤、后盤三者焊接，中盤和后盤采用鉚接，葉輪制造完成后靜、動平衡校正、空氣動力性能良好，效率高，運轉平穩、安全可靠。
2、進風口：是裝于風機的側面的整體焊接件，與軸向平行的截面為前錐形后接曲線狀，能使氣體損失小的順利進入葉輪。
3、機殼：用普通鋼板焊接成蝸形殼的整體。
4、傳動部分：由主軸、軸承箱、皮帶輪等組成。主軸由優質碳鋼制成，在灰鐵鑄件的軸承箱內裝有滾動軸承，以支承葉輪并使其安全運轉。
5、支架：可能普通角鋼和鋼板焊接而成，以使其可靠的支承風機與地基基礎連接。
